隨著差壓變送器智能化、數字化、小型化的出現，尤其是微差壓變送器性能穩定、準確度不斷提高，為均速管（巴類）流量傳感器應用奠定了堅實基礎。
均速管德爾塔巴流量計是一種插入式流量測量儀表，是運用差壓式的工作原理，插入式的安裝方法，設計生成的一種流量傳感器。在管道中插入一根德爾塔巴傳感器, 當流體流過傳感器時, 在其前部迎流方向產生一個高壓分布區 , 在其后部產生一個低壓分布區，構成差壓，進而計算出質量流量或體積流量。
均速管德爾塔巴流量計結構簡單，沒有可動和易損部件，德爾塔巴流量計具有價格便宜、維修方便、穩定可靠性高和運行費用低等特點，在工業生產中的流體流量監測，特別是大口徑氣體計量場合得到了推廣應用。
*安裝檢測桿的測量段應是直的，其上下游直管段長度參照生產廠家所規定的長度。
*檢測桿插入位置的角度允許偏差范圍見圖。
*對于垂直管道，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上。對于水平管道，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內；測量蒸汽時檢測桿應水平插入。
*補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處。
均速管德爾塔巴流量計的在線安裝：
特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
適用條件：通常用于低壓空氣、水、煤氣、蒸汽等介質。
對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型均速管德爾塔巴流量計。
在線安裝拆卸型均速管德爾塔巴流量計可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點。它備有單桿驅動型和應用在高壓的雙桿驅動型。
*在線安裝或拆卸時需滿足t≤120℃ P≤2.5MPa

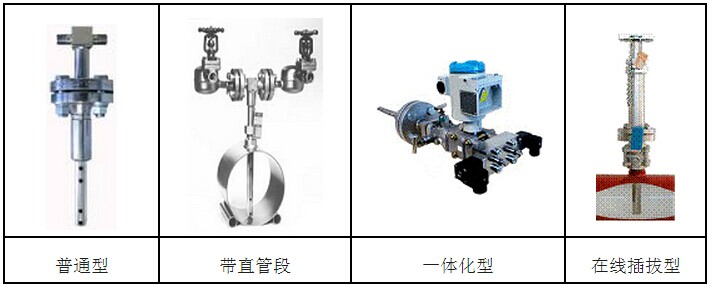

均速管德爾塔巴流量計根據測量介質安裝方式分為四種結構，如下表：
