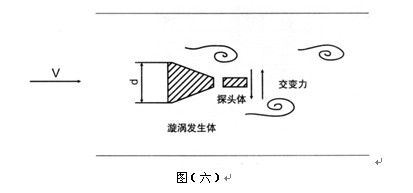

所以通過檢測旋渦分離頻率即可測知管道流體的流量。見圖（六）
渦街流量計尺寸圖
三、渦街流量計產品選型
|
代號
|
通徑
|
流量范圍㎡/h
|
||||||
|
LKLUB-25
|
DN25
|
1~10(液體)
|
25~60（氣體）
|
蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計
|
||||
|
LKLUB-32
|
DN32
|
1.5~18(液體)
|
15~150（氣體）
|
|||||
|
LKLUB-40
|
DN40
|
2.2~27(液體)
|
22.6~150（氣體）
|
|||||
|
LKLUB-50
|
DN50
|
4~55(液體)
|
35~350（氣體）
|
|||||
|
LKLUB-80
|
DN80
|
9~135(液體)
|
90~900（氣體）
|
|||||
|
LKLUB-100
|
DN100
|
14~200(液體)
|
140~1400（氣體）
|
|||||
|
LKLUB-150
|
DN150
|
32~480(液體)
|
300~3000（氣體）
|
|||||
|
LKLUB-200
|
DN200
|
56~800(液體)
|
550~5500（氣體）
|
|||||
|
|
代號
|
功能1
|
||||||
|
N
|
無溫壓補償
|
|||||||
|
Y
|
有溫壓補償
|
|||||||
|
|
代號
|
輸出型號
|
||||||
|
F1
|
4-20mA輸出（二線制）
|
|||||||
|
F2
|
4-20mA輸出（三線制）
|
|||||||
|
F3
|
RS485通訊接口
|
|||||||
|
|
代號
|
被測介質
|
||||||
|
J1
|
液體
|
|||||||
|
J2
|
氣體
|
|||||||
|
J3
|
蒸汽
|
|||||||
|
|
代號
|
連接方式
|
||||||
|
L1
|
法蘭卡裝式
|
|||||||
|
L2
|
法蘭連接式
|
|||||||
|
|
代號
|
功能2
|
||||||
|
E1
|
1.0級
|
|||||||
|
E2
|
1.5級
|
|||||||
|
T1
|
常溫
|
|||||||
|
T2
|
高溫
|
|||||||
|
T3
|
蒸汽
|
|||||||
|
P1
|
1.6MPa
|
|||||||
|
P2
|
2.5MPa
|
|||||||
|
P3
|
4.0MPa
|
|||||||
|
D1
|
內部3.6V供電
|
|||||||
|
D2
|
DC24V供電
|
|||||||
|
B1
|
不銹鋼
|
|||||||
|
B2
|
碳鋼
|
|||||||
