電纜浮球開關接線圖及安裝方法

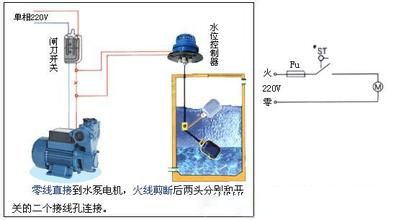

1KW及1KW以下的單相泵，可將KEY浮動開關直接串聯在電路中

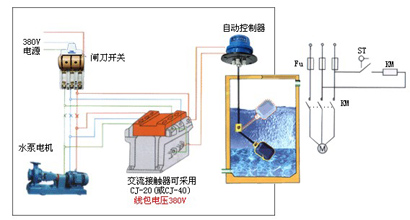

1KW以上的泵，可將KEY浮動開關串聯在電控箱的控制電路中

注意事項:在實際應用中建議使用交流接觸器，以延長KEY電纜浮球的使用壽命。

KEY電纜浮球液位開關

供液時，接黑、藍色線，低液時開關接通，高液位時開關斷開（圖3）

排液時，接黑、棕色線，高液位時開關接通，低液時開關斷開（圖4）

用過這款浮球開關，請參考。三相泵可用此浮球控制交流接觸器。水位高度主要調整重錘在水中的高度，水位差主要調整重錘至浮球之間的線長度，具體效果要多次調整才會達到最佳。
