一、孔板流量計概述
           孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等。孔板流量計節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
         孔板流量計原理介紹：充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、孔板流量計工作原理

     充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　　無量綱　
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量　Kg/s
qv－體積流量　m³/s
ß－直徑比d/D  無量綱
流體的密度Kg/m³

三、孔板流量計特點
▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用國際標準與加工
▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型孔板流量計特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計智能孔板流量計其量程可自編程調整。
▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型孔板流量計技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

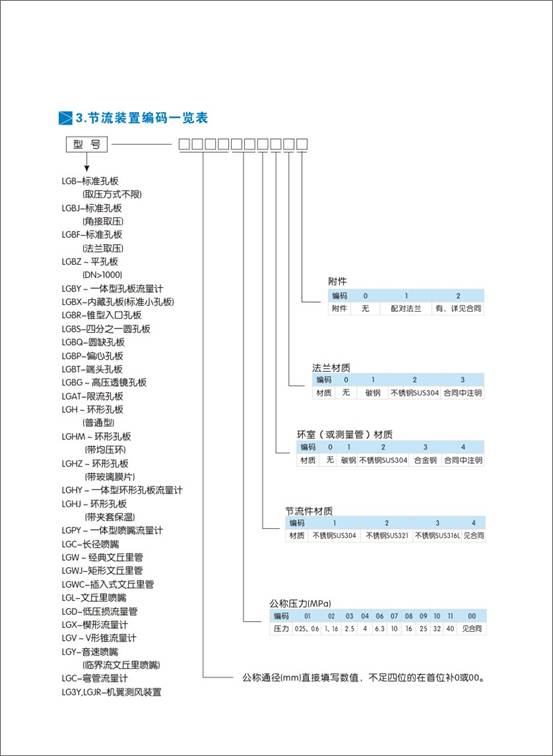

四、孔板流量計節流裝置組成

1. 節流件：標準孔板、標準噴嘴、長徑噴嘴、限流孔板、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板、環形孔板、文丘里管、文丘里噴嘴、插入式文丘里、V錐流量計、彎管流量計、機翼測風裝置等。

2. 取壓裝置：環室、取壓法蘭、夾持環、導壓管、均壓環等

3. 連接法蘭（國家標準、各種標準及其它設計部門的法蘭）　、緊固件。

4. 測量管

五、 孔板流量計孔板流量計結構圖：

環室取壓標準孔板 PN≤2.5	環室取壓標準孔板 4.0≤PN≤6.4
鉆孔取壓標準孔板 PN≤2.5	緊固式八槽孔板 PN≤10
焊接式八槽孔板 PN≤10	徑距取壓標準孔板 PN≤2.5
高壓透鏡墊孔板 PN22，32	法蘭取壓標準孔板 4.0≤PN≤6.4

六、節流裝置適用范圍及有關技術指標
